一、電爐主要技術參數

   1、電爐型號：JGMT—75—17

   2、設計儀表溫度：1700℃

   3、最高使用儀表溫度：1650℃

   4、設計功率：75KW

   5、電   源：380V/50Hz   3P

   6、電爐外形尺寸：長2300×寬1400×高3000（mm）

   7、爐膛尺寸：長1000×寬300×高400（mm），

   8、控制區數：1區控溫

   9、控制方式：采用PID自動調節；可控硅移相觸發加熱方式

   10、爐膛均勻度：≤±10℃

   11、布置發熱元件：16支

二、機構簡介

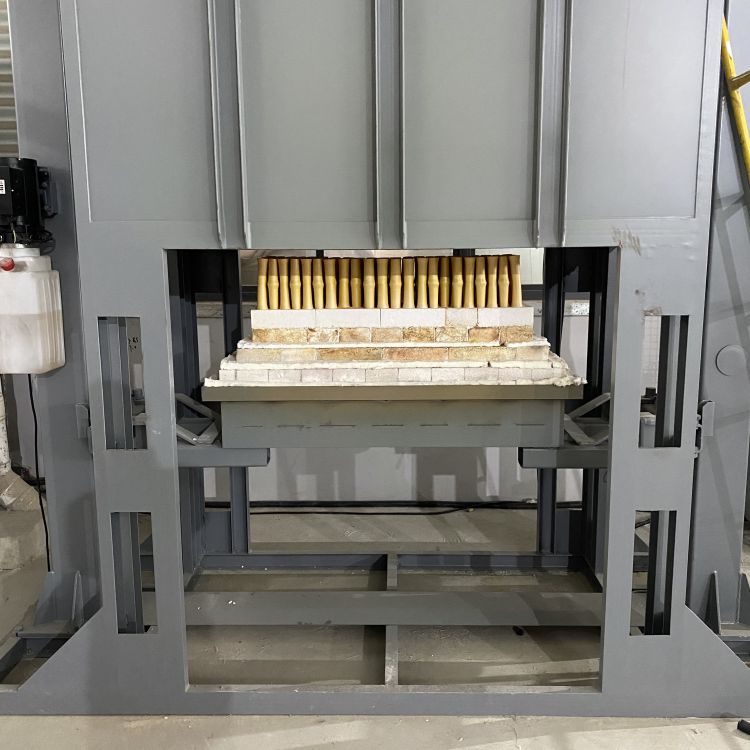

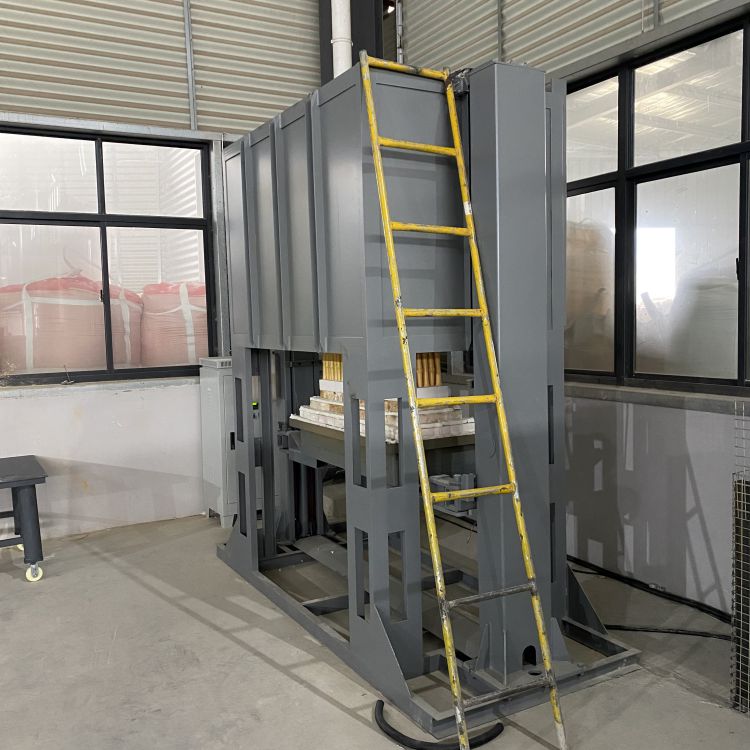

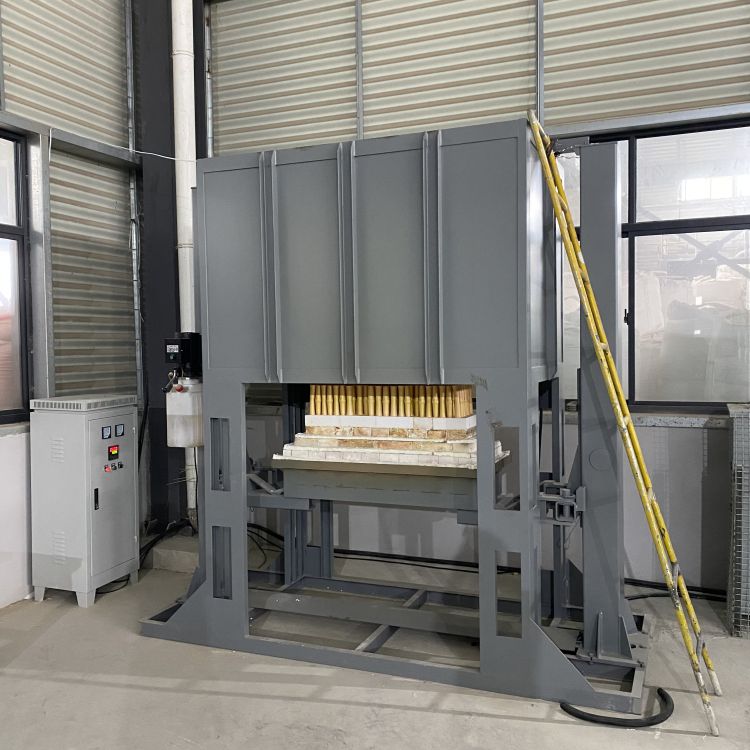

升降式電阻爐外形均分二段裝配，上部份為加熱室，下部份為升降機構，加熱室內部由高剛玉制品作為硅鉬棒隔離梁和氧化鋁空心球制品組成爐膛并采用陶瓷棉和莫來石絕熱磚作保溫材料。外殼有鋼板和角鋼焊接而成，外形為長方形殼體。加熱元件為U型硅鉬棒布于電爐四側。

為確保安全，在接線處裝有防護罩，爐門（裝料臺）下部升降用液壓升降臺達到正常上下升降，爐門為多臺階封閉形。熱電偶在頂部插入,在頂部安排2個撒熱孔。

三、電爐的控制：

爐溫控制系統采用了先進的智能程控溫度控制儀來實現爐膛內的升溫和爐溫控制，具有較好的自整定、自適應功能，控溫和爐溫同時顯示，并能根據工件的工藝要求進行自動調節控制爐膛內的加熱功率，操作方便。
